Vertikální plošina OPAL je efektivní, spolehlivé a cenově příznivé řešení problému s architektonickými bariérami ve veřejně přístupných budovách.

Je určena pro instalace s výškovým převýšením maximálně do 3 metrů. Pro instalaci vertikální plošiny OPAL nejsou potřebbné žádné velké stavební úpravy. Plošiny mají minimální nároky na rozměry schodiště a stavební úpravy.

Vynikají moderní technologií a vysokou bezpečností.


Hlavní výhody

  • Rychlá montáž (1 den) bez nutnosti stavebních úprav
  • Rychlá dodávka (do 3 týdnů) – zařízení je skladem
  • 2 typy vstupu "průchozí " (180 °) a "přes roh" (90°)

Pro více informací nás kontaktujte Mám zájem

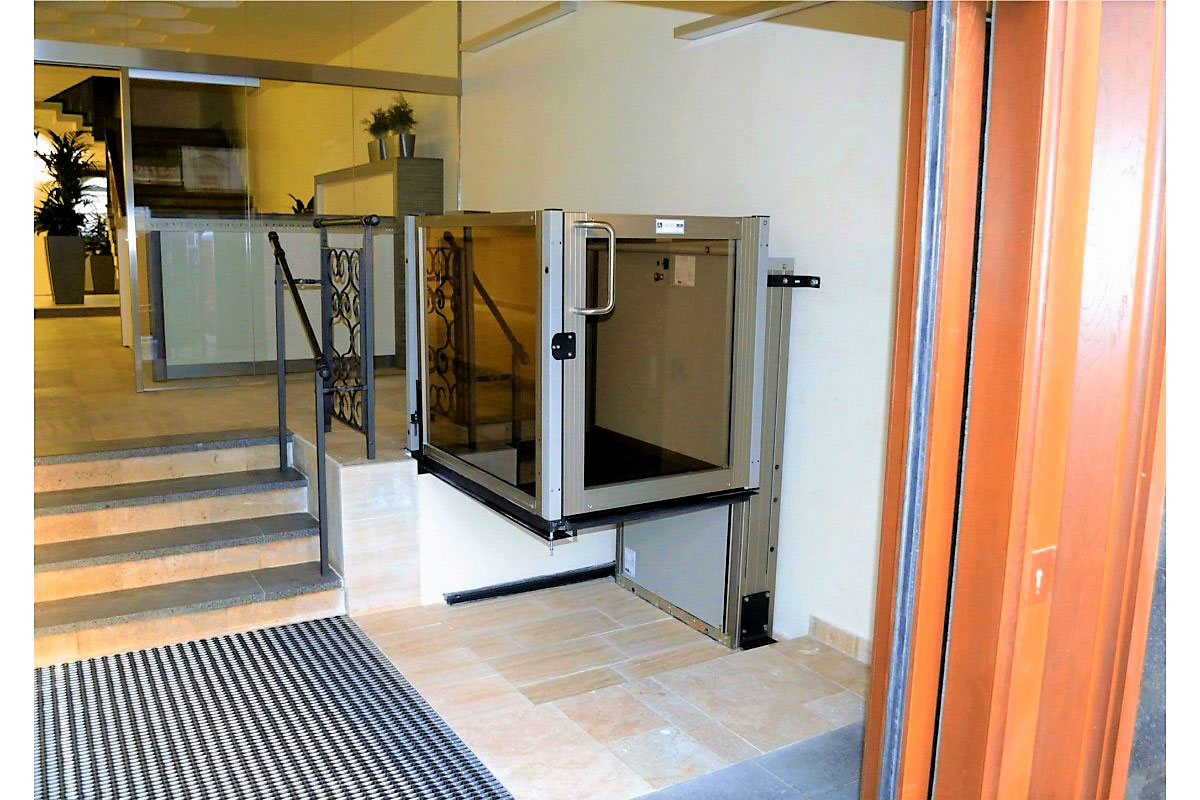

Referenční instalace

Vertikální plošina OPAL může být instalována přímo na rovnou podlahu nebo do prohlubně.

Vertikální plošina OPAL se skládá z nosného sloupu, ve kterém je umístěn zdvihový mechanismus a elektrický rozvaděč celé plošiny. Po nosném sloupu se pohybuje plošina s ohrazením výšky 1,1 m. Nosné sloupy se dodávají dle maximálního zdvihu ve čtyřech provedeních, přičemž max. zdvih je 3 m. Plošina se dodává v několika rozměrových provedeních a dvou orientacích vstupů – průchozí (180°) a „přes roh“ (90°). Hlavní napájení je, jako u většiny námi dodávaných zařízeních, pouze jednofázové s příkonem 1,5 kW.






Detail produktu

Ausstattung des Opal von Garaventa Lift

Deatil produktu

  • Nosný sloup (1)
  • Dolní bezpečnostní branka (pohyblivá) (2)
  • Horní bezpečnostní branka (vestavěná) (3)
  • Boční ohrazení plošiny (4)
  • Dolní přivolávač (varianta umístění) (5)
  • Opěrná zeď - není součástí plošiny (6)


Garaventa Lift Mitarbeiterin hilft die richtige Lösung für Kunden zu finden

Potřebujete poradit?

Naši technici Vám rádi bezplatně navrhnou vhodné řešení.

Mám zájem

Garaventa Lift Mitarbeiter stellt Architekten technische Unterlagen zur Verfügung

Potřebujete technickou konzultaci?

Zažádejte si bezplatně o technickou dokumentaci.

Architekti a stavitelé




Hlavní technické parametry

Prostředí instalace vnitřní / venkovní
Velikost plošiny 914 x 1242 mm; 914 x 1394 mm; 1100 x 1546 mm; 1125 x 1519 mm
Typ/zdvih/výška sloupu 42-1143/1737 mm; 60-1600/2194 mm; 72-1905/2498 mm; 90-2515/3108 mm; 120-3124/3718 mm
Prohlubeň 80 mm nebo bez prohlubně s nájezdem
Počet stanic 2
Nosnost 340 kg
Příkon 1,5 kW
Standardní vybavení Rozměr plošiny - 914 x 1242 / 914 x 1394 / 1100 x 1546 (mm). Bezpečnostní spodní kryt plošiny. Průchozí provedení plošiny. Prosvětlené bezpečnostní tlačítko STOP se zvukovou signalizací. Bezklíčkové ovládání. Madlo na bočním ohrazení plošiny. Uživatelsky jednoduché ovládání. Horní a dolní branka se skrytým samozavíračem. Povrchová úprava - ocelové panely a rám lakován práškovou barvou (Saténová šedá). Panely na plošině, rámy branek a nosný sloup jsou eloxovány v barvě champagne.
Možné doplňkové vybavení

Automatické otevírání a zavírání branky.

Hlášení příjezdu plošiny do stanice a signalizace polohy plošiny.

Nájezdový klín, není-li zařízení instalováno do prohlubně.

Automatická nájezdová klapka, není-li zařízení instalováno do prohlubně.


Cena vertikální plošiny Opal

Cena vertikální plošiny Opal se vždy určuje individuálně na základě:
  • zvolené varianty produktu
  • vybraných materiálů,
  • způsobu kotvení,
  • dodatečných prvků výbavy,
  • a v neposlední řadě také designového provedení (např. barevné varianty).
O to, že byste do poslední chvíle nevěděli, kolik to bude stát, se nebojte. U nás to děláme tak, že jakmile zkontaktujete našeho obchodního zástupce , zpracuje Vám zcela nezávazně a zdarma cenovou nabídku přesně dle Vašich potřeb a až teprve pak se rozhodnete.
